医疗洁净技术的首要功臣“空气过滤器”的等级分类特点

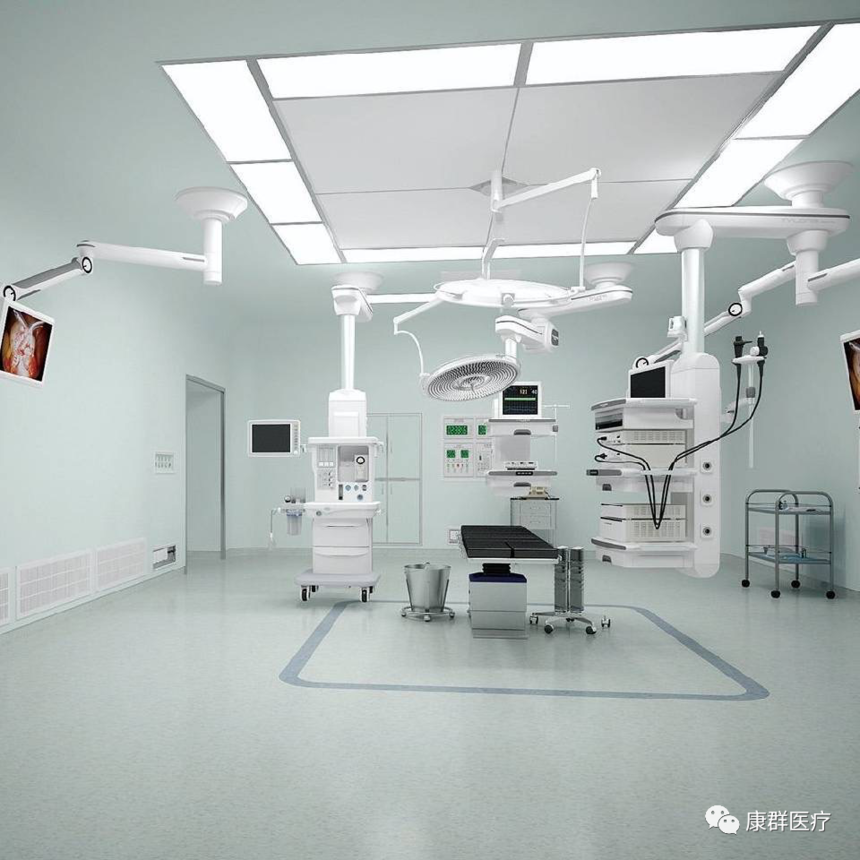

医疗洁净用房，我们都知道对空气中的含尘浓度有一定的要求，那么大家知道洁净技术的首要功臣是“空气过滤器”吗？过滤器还分为一般、高效、超高效。当然，也引其过滤效率的不同，价格应该会有差别。在建设手术室的时候，出资方应该着重关注下。

第一节室内空气的净化标准

01

空气的含尘浓度指一定空间环境中单位体积空气中悬浮微粒的浓度

计数浓度：以单位体积空气中含有的尘粒个数表示，记作粒/m3或粒/L。

计重浓度：以单位体积空气中含有的尘粒质量表示，记作mg/m3。

沉降浓度：以单位时间单位面积上自然沉降下来的尘粒数或者质量表示，记作粒/(c㎡ • h)或t/(k㎡ • 月)。

第二节空气过滤器

02

空气过滤器的滤尘机理，为了确保过滤效果，目前通风空调系统主要采用带有阻隔性质的过滤器来分离气流中的微粒；带有阻隔性质的过滤器过滤机理分为表面过滤（如化学微孔滤膜过滤器）和深层过滤（如纤维过滤器）；纤维滤器的过滤机理包括拦截、惯性、扩散、重力和静电效应等。

空气过滤器的主要性能指标：

过滤效率：过滤元件过滤掉的气溶胶浓度与过滤前的气溶胶浓度之比，分为计数浓度和计重浓度，以百分数表示；
穿透率：额定风量下，过滤元件过滤后的气溶胶浓度与过滤前的气溶胶浓度之比，以百分数表示；
迎面风速：过滤器迎风面断面上所通过的气流速度；
滤速：指过滤器中通过滤料的气流速度；
阻力：额定风量下，气流通过过滤器前后的压差，分为滤料阻力和过滤器结构阻力两部分；
容尘量：额定风量下，受试过滤器达到终阻力时所捕集的人工尘总质量，单位以g表示。

关于空气过滤器的分类和效率检测，我国国家标准GB/T14295《空气过滤器》和GB/T13554《高效空气过滤器》将过滤器分为粗效过滤器（C1~C4）、中效过滤器（Z1~Z3）、高中效过滤器、亚高效过滤器、高效过滤器（A~C）和超高效过滤器（D~F）；一般通风用空气过滤器、高效过滤器和超高效过滤器的具体分类和检测方法分别如表：

表1 额定风量下一般通风用空气过滤器的特性分类表

性能指标性能分类	代号	迎面风速，m/s	效率，%		初阻力，Pa	终阻力，Pa
亚高效	YG	1.0	粒径≥0.5μm	95≤E<99.9	≤120	240
高中效	GZ	1.5		70≤E<95	≤100	200
中效1	Z1	2.0		60≤E<70	≤80	160
中效2	Z2			40≤E<60
中效3	Z3			20≤E<40
粗效1	C1	2.5	粒径≥2.0μm	E≥50	≤50	100
粗效2	C2		粒径≥2.0μm	20≤E<50
粗效3	C3		标准人工尘计重效率	E≥50
粗效4	C4		标准人工尘计重效率	10≤E<50
注：当测得的效率同时满足表中两个类别时，按照较高的类别进行判定。

表-2 高效空气过滤器的特性分类表

类别	额定风量下钠焰法效率，%	20%额定风量下的钠焰法效率，%	额定风量下的初阻力，Pa
A	99.9≤E<99.99	无要求	≤150
B	99.99≤E<99.999	99.99	≤220
C	E≥99.999	99.999	≤250

表-3 额定风量下超高效空气过滤器的特性分类表

类别	计数法效率，%	初阻力，Pa	备注
D	99.999	≤250	扫描检漏
E	99.9999	≤250	扫描检漏
F	99.99999	≤250	扫描检漏

3．国内外对空气过滤器的效率检测方法有以下几种：DOP光度计（美国）、钠焰法（英国和中国）、油雾法（原西德、原苏联、中国）、荧光素钠法（法国）、计数法、大气尘计数法等；

4．我国和欧盟的一般通风用空气过滤器效率检测方法对比见表

表-4我国和欧盟的一般通风用空气过滤器效率检测方法对比表

标准项目	GB/T14295-2008	EN 779-2012
负荷尘	ASHRAE人工尘（测量计重效率和容尘量用）	ASHRAE人工尘（测量计重效率和容尘量用）
测试气溶胶	多分散KCl（测量计数效率用）	DEHS（测量计数效率用）
测试粒径范围	≥0.5μm（中效、高中效、亚高效） ≥2.0μm（粗效）	0.4μm
采样仪器	光学粒子计数器	光学粒子计数器
测试管道	直管道，进风口处设保护网和静压室，其中静压室入口设2~3级过滤器，最后一级为HEPA过滤器	直管道，进风口处必须安装HEPA过滤器
进风类型		室内空气或者室外空气
排风方式	经处理后排向室外或者排至进风口以外的房间	排向室外、室内或者循环
进风温度	10oC~30oC
进风相对湿度	30%~70%	<75%
管道压力	正负压均可	正负压均可
风量测量装置	标准孔板或标准喷嘴	孔板流量计、喷嘴流量计、文丘里管等
风量范围	0.8~2.5m/s（指迎面风速）	0.24~1.5m3/s（额定风量：3400m3/h）
质量要求	1)风管断面上风速均匀；2)风管断面上气溶胶浓度均匀；3)气溶胶静电中和器；4)粒子计数器过载测试；5)微压计校准；6)无过滤器效率；7)相关比率测试；8)100%过滤器效率；9)气溶胶发生器反应时间；10)管道泄漏测试；11)零计数率；12)粒子计数器测量精度；13)喂尘器流量；14)粒子计数器的伪计数试验；15)隔振要求
质量要求	GB/T14295对2)，3)，5)，10)和15)有要求； EN 779对1)~14)有要求
测试结果	初始阻力、初始和平均计重效率、容尘量	初始阻力、初始和平均效率、容尘量、静电消除前后的效率、试验期间的最低效率

空气过滤器的选择和应用，医用洁净装备工程中通常设置粗效、中效和高效过滤器三级过滤形式；医用洁净装备的空调箱中过滤器的设置位置处，应该确保相对湿度不宜过高，采取没有化学污染等副作用的措施，避免过滤器表面微生物繁殖；医用洁净装备的回风口处应安装中效及以上级别回风过滤器，避免室内微生物通过风道向其他区域扩散。
